有源滤波器（APF，Active Power Filter）在数据中心中扮演着关键角色，主要用于治理谐波、改善电能质量，从而保障设备安全运行并提升能源效率。以下是其在数据中心的具体应用及作用： 一、数据中心的主要谐波源 IT设备电源 服务器、交换机等采用开关电源（SMPS），输入电流畸变，产生 3次、5次、7次 等奇次谐波。 UPS系统 双变换在线式UPS的整流环节（尤其是6脉波整流）引入大量 5次、7次谐波。 空调与制冷系统 变频驱动（VFD）的压缩机、水泵等设备产生高频谐波。 LED照明系统 零序谐波（如3次）导致中性线电流过载。 二、有源滤波器（APF）的核心作用 1. 动态谐波治理 原理：实时检测负载谐波电流，通过IGBT逆变器生成反向谐波电流进行抵消。 效果： 将总谐波畸变率（THDi）从 15%~30% 降至 5%以下（符合 IEEE 519 标准）； 消除谐波引起的设备过热、误动作等问题。 2. 无功功率补偿 功能：APF可同时补偿谐波和无功功率（支持功率因数校正至 0.98以上）。 优势：减少变压器和...

谐波源是指电力系统中产生谐波电流或电压的非线性设备或负载。以下是常见的谐波源分类及示例（由于无法直接插入图片，已用文字描述典型示意图结构）： 1. 工业设备 （1）变频器（VFD） 原理：通过整流-逆变电路控制电机转速，整流环节（二极管/IGBT）导致电流畸变。 谐波特征：以 5次、7次、11次 等奇次谐波为主。 示意图：（输入侧电流波形呈尖峰状，含大量高次谐波） （2）电弧炉 原理：电弧放电的非线性特性导致电流剧烈波动。 谐波特征：频谱宽（含 2~50次谐波），且存在间谐波（非整数倍频率）。 示意图：（电流波形随机畸变，类似噪声） （3）电解/电镀设备 原理：大功率整流装置（如晶闸管）产生谐波。 谐波特征：以 6脉波整流 产生的 5次、7次、11次 谐波为主。 2. 电力电子装置 （1）开关电源（SMPS） 原理：AC-DC转换时二极管整流+高频开关，导致输入电流脉冲化。 谐波特征：以 3次、5次、7次 谐波为主（尤其小功率设备）。 示意图：（输入电流呈尖峰脉冲，谐波含量高） （2）不间断电源（UP...

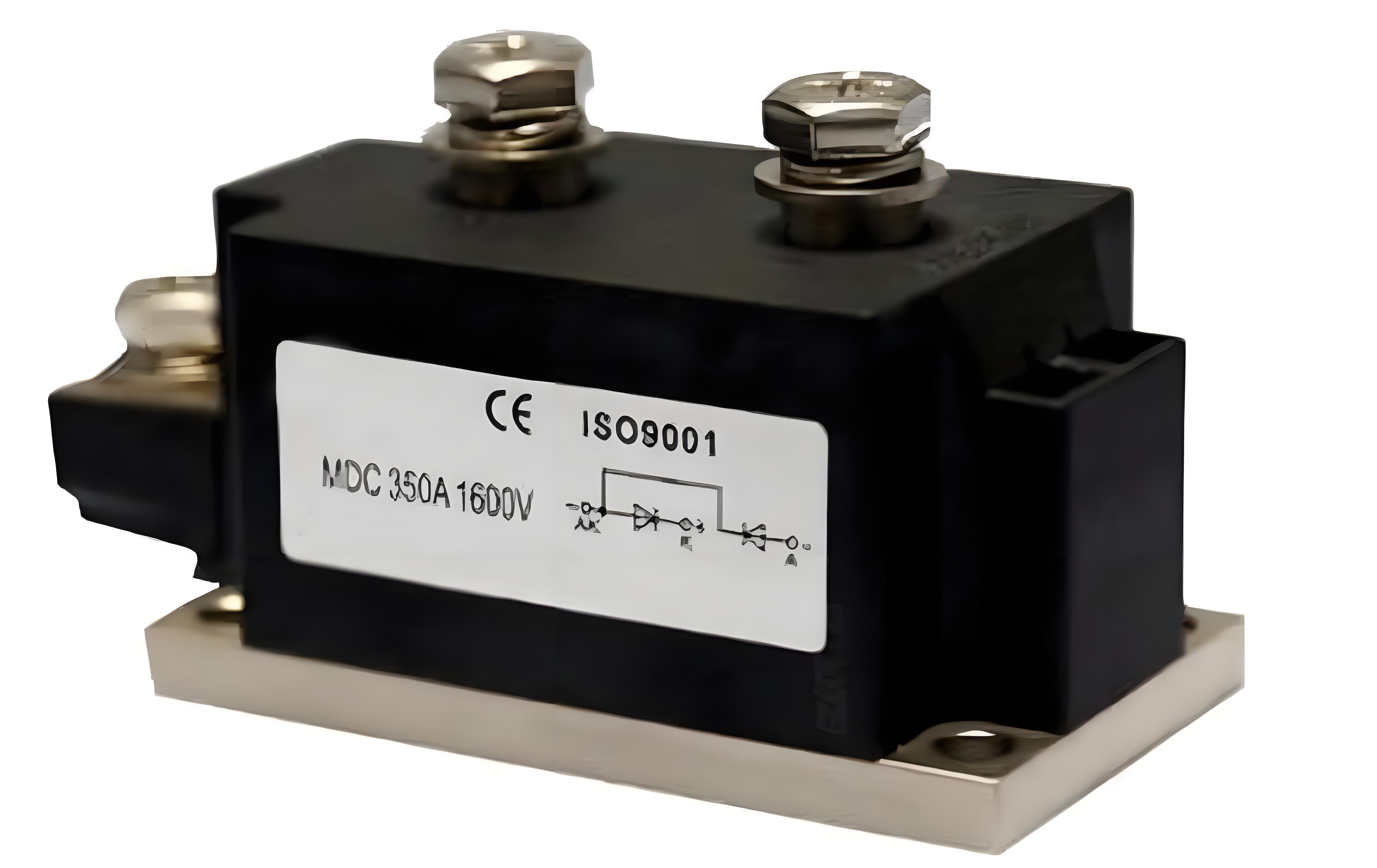

整流器（Rectifier）是一种将**交流电（AC）转换为直流电（DC）**的电力电子装置，广泛应用于电力系统、电子设备、工业控制等领域。其核心功能是通过半导体器件（如二极管、晶闸管等）的单向导通特性，对交流电进行“整流”，即仅允许电流单向流动，从而输出脉动的直流电。以下是整流器的详细解析： 一、整流器的基本原理 单向导通特性 整流器利用二极管或可控硅（SCR）等半导体器件的单向导电性，在交流电的正半周导通，负半周截止（或通过控制电路调节导通时间），最终输出脉动直流电。 典型波形：输入为正弦波交流电，输出为脉动直流电（需后续滤波平滑）。 关键参数 额定电流：器件能承受的最大电流。 反向峰值电压（PIV）：器件能承受的最大反向电压。 效率：输出直流功率与输入交流功率的比值（通常>90%）。 二、整流器的分类 1. 按器件类型分类 不可控整流器：使用二极管，导通时间由交流电源自然换向决定。 特点：结构简单、成本低，但输出不可调。 应用：手机充电器、LED驱动电源等。 可控整流器：使用晶闸管（SCR）或IG...

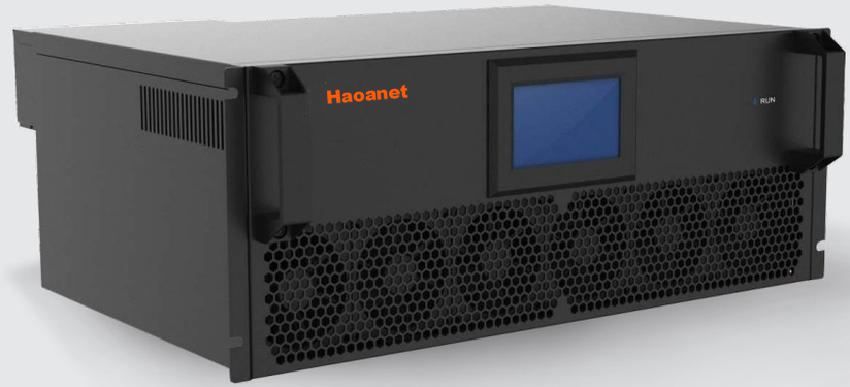

谐波是电力系统中频率为基波整数倍的高频分量，主要由非线性负载（如变频器、整流器、电弧炉等）产生。谐波会严重破坏电能质量，对电力系统和用电设备造成多方面危害，具体如下： 1. 设备过热与寿命缩短 原理：谐波电流会导致设备（如变压器、电机、电缆）产生附加铁损、铜损和介质损耗，尤其是高频涡流损耗显著增加。 危害： 设备温升加剧，绝缘老化加速，寿命缩短。 电缆载流量下降，可能引发局部过热甚至火灾。 2. 电容器过载与损坏 原理：电容器对高频谐波的阻抗较低（ZC=12πfCZC​=2πfC1​），谐波电流易被电容器吸收，导致过电流。 危害： 电容器过热、鼓包甚至爆炸。 无功补偿系统失效，进一步恶化功率因数。 3. 引发谐振与电压畸变 原理：谐波可能与系统电感、电容形成谐振（如并联谐振或串联谐振），放大谐波电流或电压。 危害： 电压波形严重畸变，影响设备正常运行。 谐振过电压可能击穿设备绝缘，造成短路事故。 4. 干扰继电保护与自动化装置 原理：谐波会改变电流、电压的幅值和相位，导致保护装置误判。 危害： 继电保护误动作或拒动，引发停...

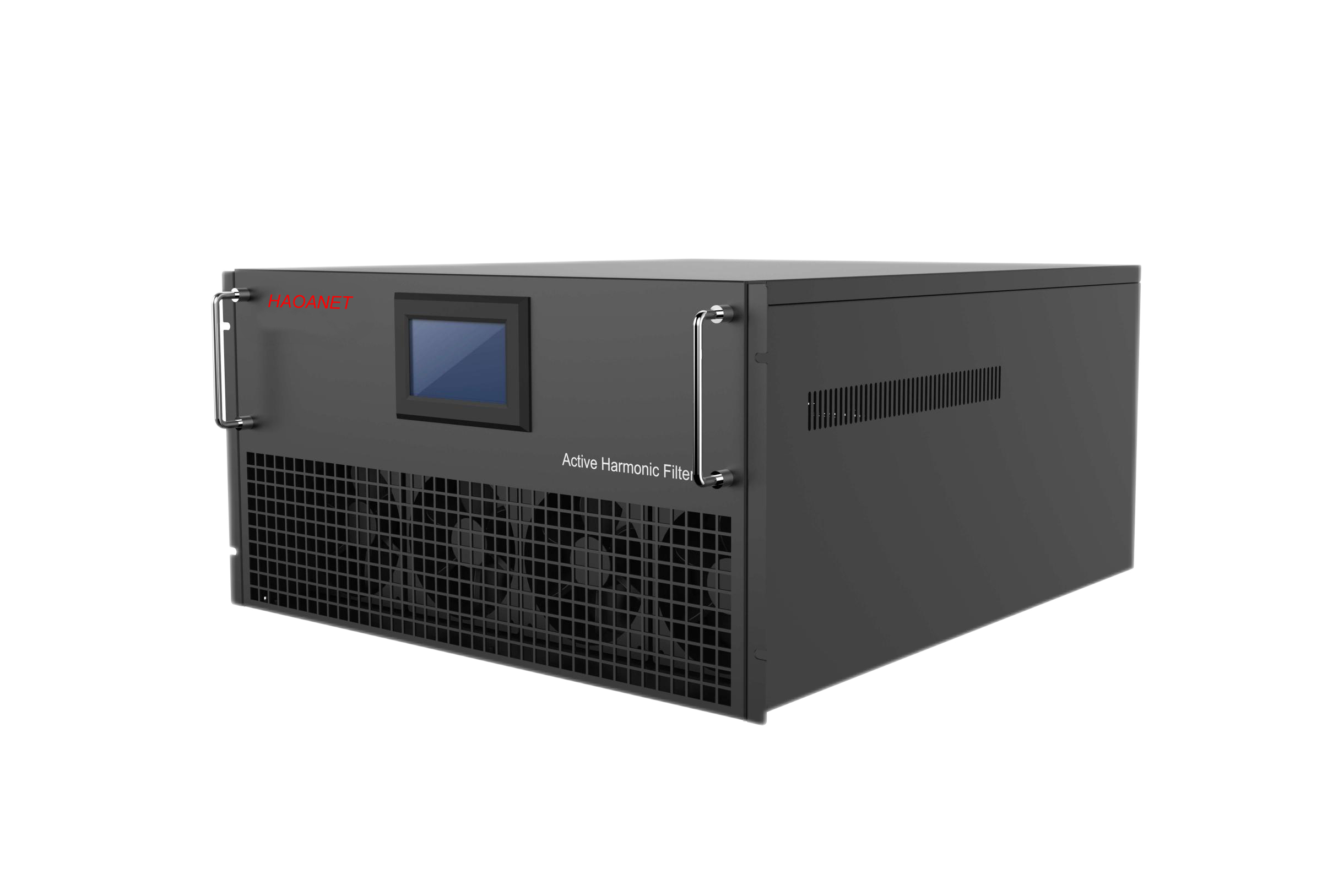

功率因数降低的危害 功率因数降低会对电力系统和用电设备产生多方面的危害，主要包括以下几个方面： 1. 增加线路损耗 原理：功率因数（cos⁡ϕcosϕ）越低，说明系统中无功功率（QQ）占比越高。当有功功率（PP）一定时，电流（I=PVcos⁡ϕI=VcosϕP​）会增大。 危害：线路损耗（P损=I2RP损​=I2R）与电流平方成正比，电流增大会显著增加输电线路和设备的发热损耗，导致电能浪费。 2. 降低供电设备利用率 原理：变压器、发电机等设备的容量由视在功率（S=VIS=VI）决定。若功率因数低，设备需输出更多电流来传输相同的有功功率。 危害：设备容量被无功功率占用，导致实际可用的有功功率减少，设备利用率下降。例如，一台额定容量1000kVA的变压器，若功率因数为0.7，只能提供700kW的有功功率。 3. 增大电压降 原理：线路电流增大时，线路阻抗（Z=R+jXZ=R+jX）导致的电压降（ΔV=IZΔV=IZ）也随之增大。 危害：用户端电压可能低于额定值，影响电动机、照明等设备的正常运行，甚至导致设备损坏或停机。 4. 增加用电成本 ...
